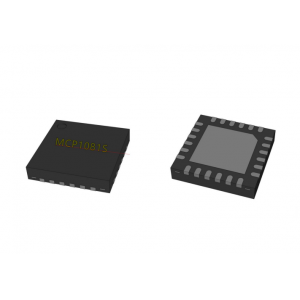

數字電容處理器芯片 - MCP1081S
電容檢測前端
– 10 路單端電容/5 路雙端電容測量
– 電容測量范圍：1pF~10nF
– 電容檢測頻率：100KHz~30MHz
– 電容/頻率分辨率：16bit
– 支持有源屏蔽，相鄰互電容測量
內核與系統
– 32-bit Arm?Cortex?-M0
– 工作頻率可達 48MHz
存儲器
– 16KB Flash 存儲器
– 2KB SRAM
產品介紹
一、數字電容處理器芯片 - MCP1081S的特性：
電容檢測前端
– 10 路單端電容/5 路雙端電容測量
– 電容測量范圍：1pF~10nF
– 電容檢測頻率：100KHz~30MHz
– 電容/頻率分辨率：16bit
– 支持有源屏蔽，相鄰互電容測量
內核與系統
– 32-bit Arm?Cortex?-M0
– 工作頻率可達 48MHz
存儲器
– 16KB Flash 存儲器
– 2KB SRAM
時鐘、復位和電源管理
– 2.3V~5.5V 供電
– 上電/斷電復位（POR/PDR）、可編程電壓監測器（PVD）
– 內嵌 48MHz HSI 高速振蕩器
– 內嵌 40KHz LSI 低速振蕩器
– 支持較高 48MHz 外部時鐘輸入（HSE，通過 OSCIN 引腳）
低功耗
– 支持低功耗模式，包括：睡眠（Sleep）和深度睡眠（Deep Sleep）
– 平均功耗：12uA@1Hz
5 個定時器
– 1 個 16 位 4 通道高級控制定時器（TIM1）
– 1 個 16 位 4 通道通用定時器（TIM3）
– 1 個 16 位基本定時器（TIM14）
– 1 個獨立時鐘的硬件看門狗定時器（IWDG）
– 1 個 Systick 定時器：24 位自減型計數器
9 個快速 I/O 端口
– 所有 I/O 口可以映像到外部中斷
– 所有端口均可輸入輸出電壓不高于VDD的信號
3 個通信接口
– 1個USART接口
– 1個I2C接口
二、數字電容處理器芯片 - MCP1081S的應用：
