數字電感電容傳感芯片 - MLC12G
Mouse over image to zoom
電感測量范圍：100nH~1mH
電容測量范圍：0~100nF
溫度范圍：-55℃~+125℃
頻率范圍：10KHz~100MHz
頻率分辨率：16bit
供電電壓范圍：2.0V~5.5V
轉換時間：1ms~100ms（可配置）
平均功耗：7.5μA@1Hz
睡眠模式電流：50nA
停機模式電流：40nA

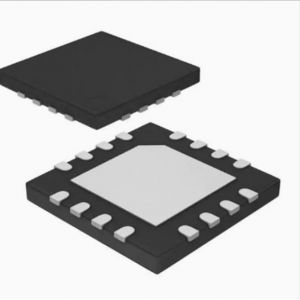

QFN16 封裝
產品介紹
MLC12G是一款高集成度雙通道電感電容傳感芯片。當用作金屬接近檢測時，直接與電感線圈相連，測量線圈的電感值(自電感)，同時對人體和非導電物質不敏感；當用作電容接近檢測時，芯片直接與被測電極相連，測量單端對地的電容值(自電容)。通過諧振激勵方法，解算測量出微小電感值或電容值的變化，進而測算出位置信息。
相較于搭配鐵氧體線圈的傳統方法，MLC12G可以適配更小的PCB線圈，是一種低功耗、低成本且分辨率高的非接觸式金屬檢測解決方案。相較于傳統觸控型RC振蕩類檢測結構，MLC12G采用甚高頻諧振方法，通過和檢測電極配合，實現對物質的介電檢測，電場強度穿透性更好。
MLC12G振蕩頻率在10KHz~100MHz范圍內可任意配置，頻率測量輸出值為16bit數字信號，功能配置及數據讀寫支持較高1MHz的I2C通信速率，內置低噪聲電源管理模塊LDO，適配2.0V~5.5V較寬電源電壓范圍。芯片還集成了溫度傳感電路，可用于進行溫度補償及其他溫度傳感場景；頻率計算通過內部數字信號處理單元全數字化輸出，多種工作模式可靈活配置。和國內外同類產品相比，MLC12G具有更寬的激勵頻率范圍，更遠的非接觸測量性能，更寬的工作電壓范圍，更靈活的參考頻率及工作模式配置。芯片兼具溫度傳感信號用于溫度補償，獨立的雙通道測量方式可以相互補償參考，還可配置自動報警邏輯，可廣泛用于金屬接近、人體接近、位置傳感等工業(yè)和專用檢測場景。
一、數字電感電容傳感芯片 - MLC12G的特性：
電感測量范圍：100nH~1mH
電容測量范圍：0~100nF
溫度范圍：-55℃~+125℃
頻率范圍：10KHz~100MHz
頻率分辨率：16bit
供電電壓范圍：2.0V~5.5V
轉換時間：1ms~100ms（可配置）
平均功耗：7.5μA@1Hz
睡眠模式電流：50nA
停機模式電流：40nA
QFN16 封裝
二、數字電感電容傳感芯片 - MLC12G的應用：
金屬接近檢測
金屬按鍵觸控
人體接近檢測
手勢識別
位置傳感
